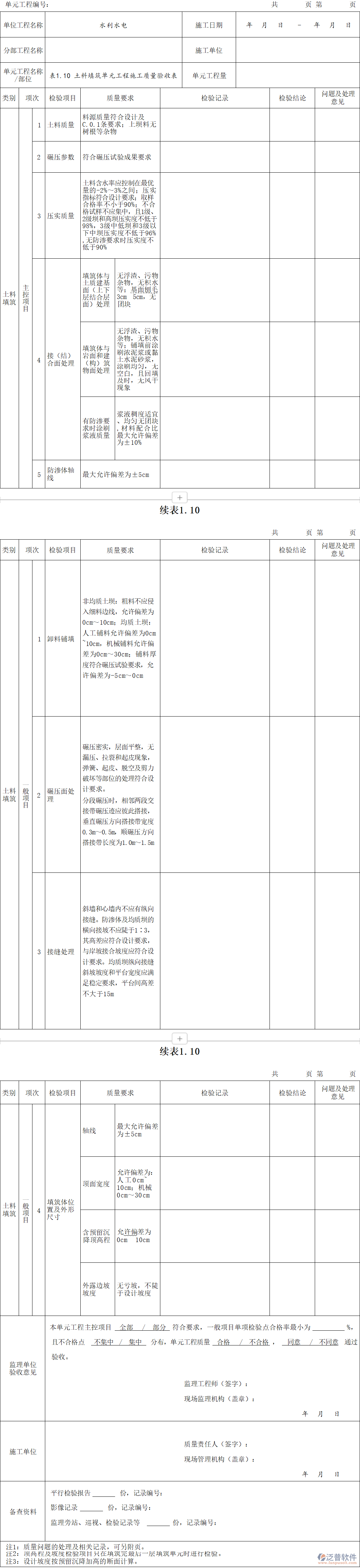

水利水電土料填筑單元工程施工質量驗收表

申請免費試用、咨詢電話：400-8352-114

 　　土料填筑

　　土料質量 料源質量符合設計及

　　C.0.1條要求;上壩料無 樹根等雜物

　　碾壓參數

　　符合碾壓試驗成果要求

　　壓實質量 土料含水率應控制在最優 量的-2%～3%之間;壓實 指標符合設計要求;取樣 合格率不小于90%;不合 格試樣不應集中，且1級、 2級壩和高壩壓實度不低于 98%，3級中低壩和3級以 下中壩壓實度不低于96% ,無防滲要求時壓實度不 低于90%

　　接(結) 合面處理

　　填筑體與 土質建基 面(上下 層結合層 面)處理

　　無浮渣、污物 雜物，無積水

　　等;基面刨毛

　　3cm 5cm，無 團塊

　　填筑體與 巖面和建 (構)筑 物面處理 無浮渣、污物 雜物，無積水 等;鋪填前涂 刷濃泥漿或黏 土水泥砂漿， 涂刷均勻，無 空白，且回填 及時，無風干 現象

　　有防滲要 求時涂刷 漿液質量

　　漿液稠度適宜 、均勻無團塊 ,材料配合比 最大允許偏差 為±10%

　　防滲體軸 線 最大允許偏差為±5cm

　　卸料鋪填

　　非均質土壩：粗料不應侵 入細料邊線，允許偏差為 0cm～10cm;均質土壩： 人工鋪料允許偏差為0cm ~10cm，機械鋪料允許偏 差為0cm～30cm;鋪料厚 度符合碾壓試驗要求，允 許偏差為-5cm～0cm

　　碾壓面處 理

　　碾壓密實，層面平整，無 漏壓、拉裂和起皮現象， 彈簧、起皮、脫空及剪力 破壞等部位的處理符合設 計要求。

　　分段碾壓時，相鄰兩段交 接帶碾壓跡應彼此搭接， 垂直碾壓方向搭接帶寬度 0.3m～0.5m，順碾壓方向 搭接帶長度為1.0m～1.5m

　　接縫處理

　　斜墻和心墻內不應有縱向 接縫。防滲體及均質壩的 橫向接坡不應陡于1∶3， 其高差應符合設計要求， 與岸坡接合坡度應符合設 計要求。均質壩縱向接縫 斜坡坡度和平臺寬度應滿 足穩定要求，平臺間高差 不大于15m

　　填筑體位 置及外形 尺寸

　　軸線

　　最大允許偏差 為±5cm

　　頂面寬度

　　允許偏差為： 人工0cm~ 10cm;機械 0cm～30cm

　　含預留沉 降頂高程

　　允許偏差為

　　0cm 10cm

　　外露邊坡 坡度

　　無虧坡，不陡 于設計坡度

　　注1：質量問題的處理及相關記錄，可另附頁。

　　注2：頂高程及坡度檢驗項目只在填筑完最后一層填筑單元時進行檢驗。

　　注3：設計坡度按預留沉降加高的斷面計算。
