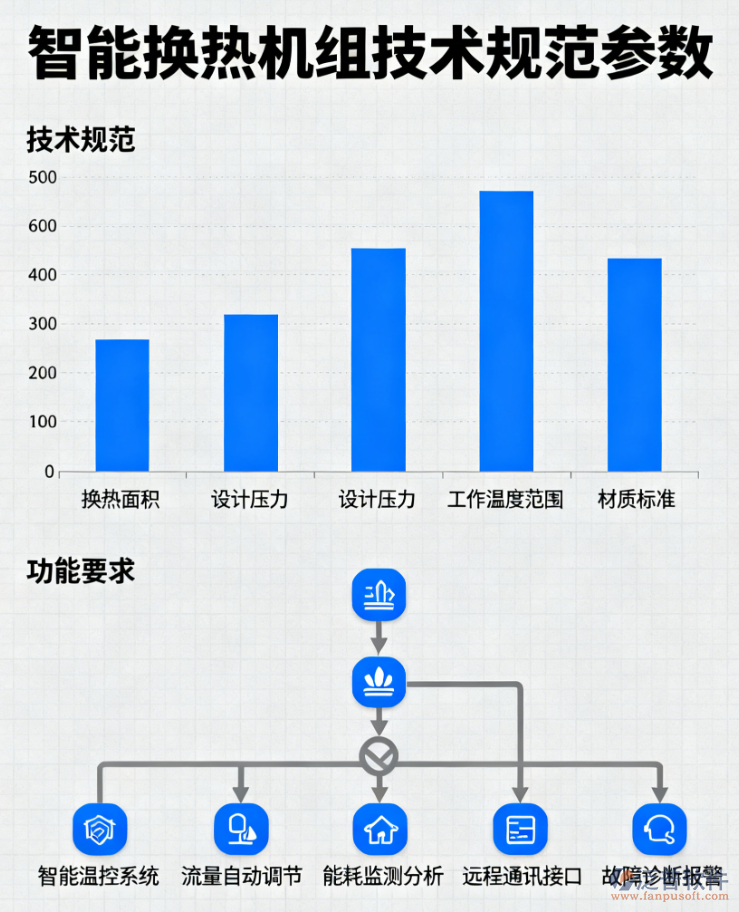

智能換熱機組技術規范與功能要求

申請免費試用、咨詢電話：400-8352-114

 　　智能換熱機組技術要求：

　　(1)換熱機組基本要求：

　　1)換熱機組設備須是成套設備;節能板式熱交換器或換熱器一級節能產品。

　　2)換熱機組尺寸應滿足現場安裝需求，每臺機組應撬裝供貨。機組出廠前按GB/T29466-2023做水泵運轉試驗試驗和壓力降測試。

　　3)機組管路采用靜電噴塑工藝。進行加溫固化，機組底架應采用噴涂式或刷漆工藝，涂敷面漆一道，涂層應均勻，無明顯皺皮、流墜、針眼和氣泡，最終漆膜總厚度為40~60um。

　　4)一、二次側管道選用口徑應在設計流量下，流速≤3m/s 且比摩阻≤400Pa/m。

　　5)自動卸壓功能: 當二次側回水壓力超標時，安全閥自動開啟泄壓。

　　6)所投標換熱機組控制系統采用全自動微電腦控制器，控制系統采用PLC形式，配備本地彩色液晶觸摸控制屏，包括各項操作和安全功能，防護等級≥IP54且內置電源隔離保護，抗干擾，保障數據通訊的可靠性，包括各項操作和安全功能?？刂骑@示界面應人性化設計，采用≥10英寸彩色液晶觸摸屏，全中文顯示。

　　(2)節能板式熱交換器或換熱器的技術要求

　　1)性能要求

　　A、板式換熱器固定板、活動板均采用Q235B制作，鋼板厚度≥55mm。

　　B、板式換熱器支架采用12#槽鋼，拉桿材質：40Cr或35CrMo。

　　C、導桿：Q235B，配套法蘭：碳鋼。

　　D、板片材料選用不銹鋼316，板片厚度≥0.5mm。板片壓制應采用敷膜工藝，一次成型以減少板片壓制應力減薄及劃傷。

　　E、密封材料高溫EPDM(三元乙丙),耐≥150℃的高溫。

　　F、介質進出口襯環采用不銹鋼316。

　　G、試壓為單側試壓，保壓時間≥30分鐘，不應有泄漏、異常、變形等情況發生。

　　H、油漆：機加工表面均涂底漆和面漆，絲桿做防腐。

　　I、標志：銘牌內容包括：設備型號、主要參數、出廠編號、制造廠名。

　　J、閉式循環系統的板換提供的反法蘭要求使用不銹鋼材料。

　　K、供方對整機成套設備的可用性及安全性負責。

　　L、換熱器傳熱系數K≥5000 W/m2℃，提供第三方檢測機構出具的換熱能力的檢測報告。

　　(3)遠程管控

　　智能板式熱交換機組、水泵、電動調節閥、遠程儀表、溫度傳感器等具備遠傳功能，提供RS485通訊接口，并開放MODBUS-RTU通訊協議，通過后勤設備網絡，將數據上傳至后勤綜合管理平臺，與后勤綜合管理平臺兼容對接，實現智能換熱機組的統一管理;電動調節閥具備遠程控制和開度反饋功能，實現智能聯動管控;并通過后勤數字孿生系統實時監測點位信息和狀態，實現設備的可視化管理。換熱機組具備本地自控。
